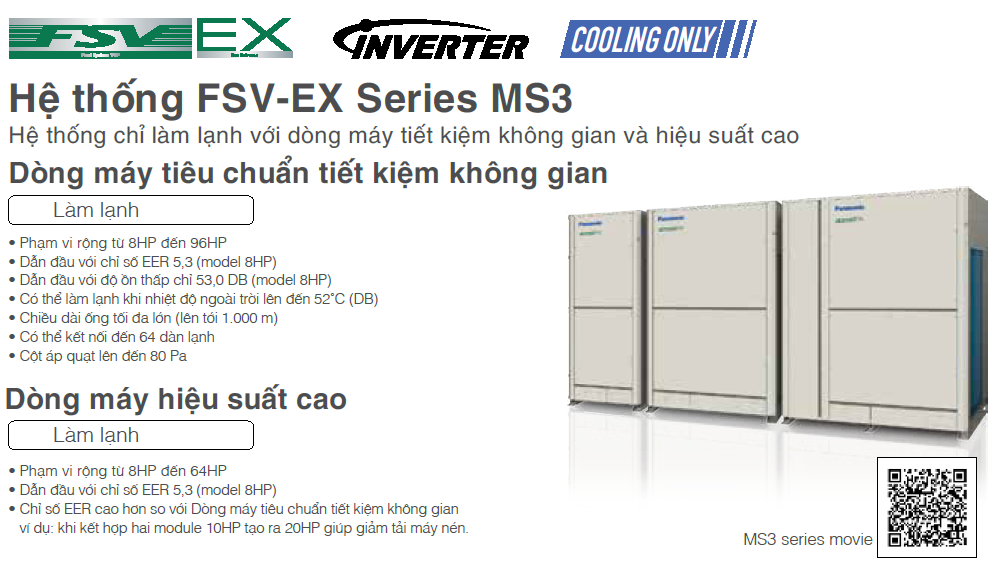

Dàn nóng điều hòa trung tâm Panasonic VRF FSV (8.0HP - 80HP)

Tiết kiệm năng lượng vượt trội

Hệ thống FSV-EX đánh dấu một bước ngoặt trong hiệu suất hoạt động. Chỉ số EER vẫn đạt hiệu quả cao trong điều kiện vận hành tải từng phần.

Hiệu suất hoạt động được cải tiến bằng việc sử dụng môi chất lạnh hiệu suất cao R410A, máy nén biến tần động cơ DC và dàn trao đổi nhiệt thiết kế mới.

① 100% máy nén biến tần (Inverter)
Hai máy nén biến tần công suất lớn (từ 14HP trở lên)
được điều khiển độc lập mang lại hiệu suất cao.

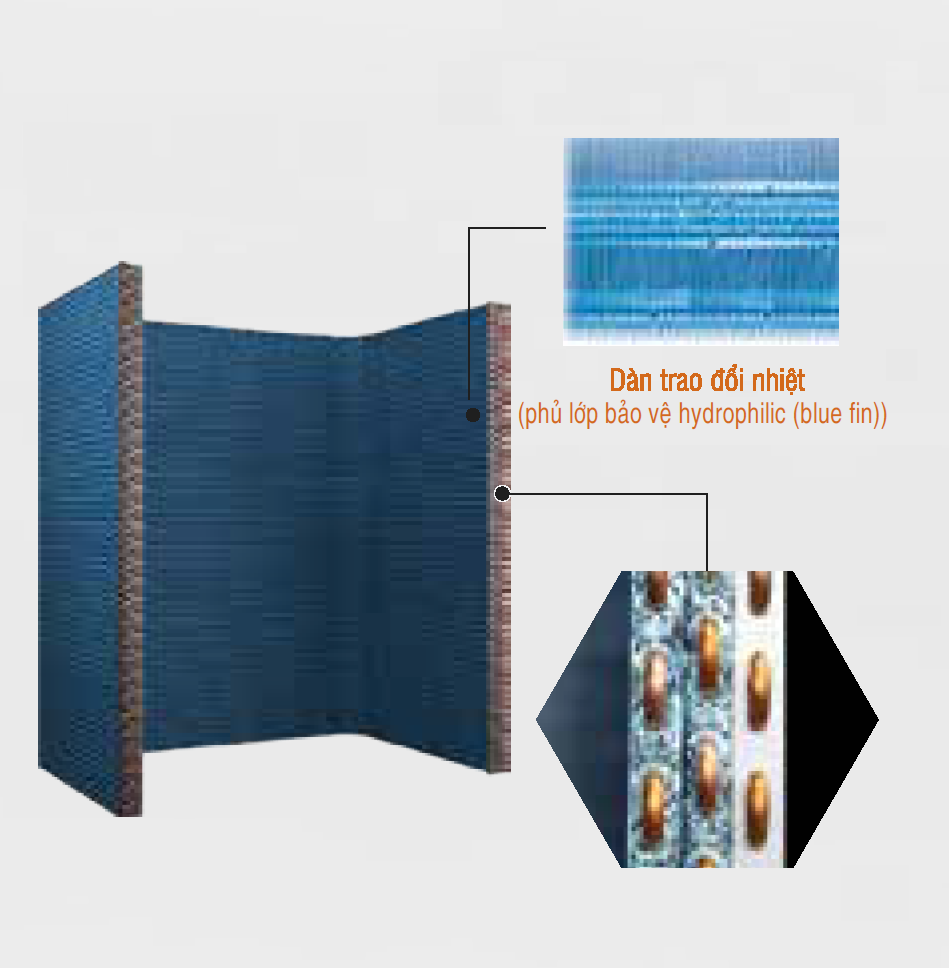

② Dàn trao đổi nhiệt 3 lớp liền khối
Cấu trúc 3 mặt mới giúp tăng diện tích trao đổi nhiệt so
với thế hệ cũ giúp hiệu suất trao đổi nhiệt tăng thêm 5%.

* Đối với dàn 8 & 10HP, dàn trao đổi nhiệt được thiết kế 2 dòng.

Hệ thống hồi dầu thông minh 3 bước

Trong hệ thống VRF, nơi cần điều khiển chung đường ống dài và số lượng lớn các dàn lạnh, chìa khóa để duy trì độ tin cậy của hệ thống là đảm bảo lượng dầu thích hợp trong máy nén. Để tránh thiếu dầu trong máy nén, hoạt động tối đa thường được tiến hành cưỡng bức trong khoảng thời gian thường xuyên để thu hồi dầu từ các dàn lạnh. Phương pháp này, thường được sử dụng trong VRF tiêu chuẩn, khiến hệ thống quá nóng hoặc quá lạnh và do đó gây lãng phí năng lượng. Trong hệ thống VRF của Panasonic, một cảm biến để phát hiện mức dầu được gắn trong mỗi máy nén. Trong các trường hợp lắp đặt với nhiều dàn nóng, mức thiếu hụt dầu trong một máy nén có thể được bù đắp bằng cách thu hồi dầu từ máy nén khác trong cùng một dàn nóng, từ máy nén ở dàn nóng liền kề hoặc từ dàn lạnh được kết nối. Hệ thống VRF của Panasonic mang lại cho người dùng môi trường thoải mái đồng thời tiết kiệm năng lượng.

Hệ thống Panasonic quản lý hiệu quả việc thu hồi dầu trong ba giai đoạn

Giảm thiểu tần suất thu hồi dầu cưỡng bức đồng thời giảm chi phí năng lượng và duy trì sự thoải mái.

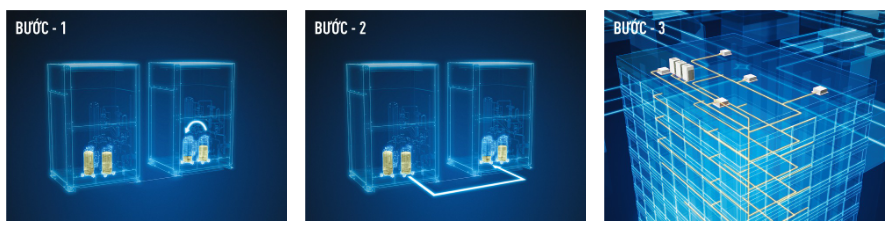

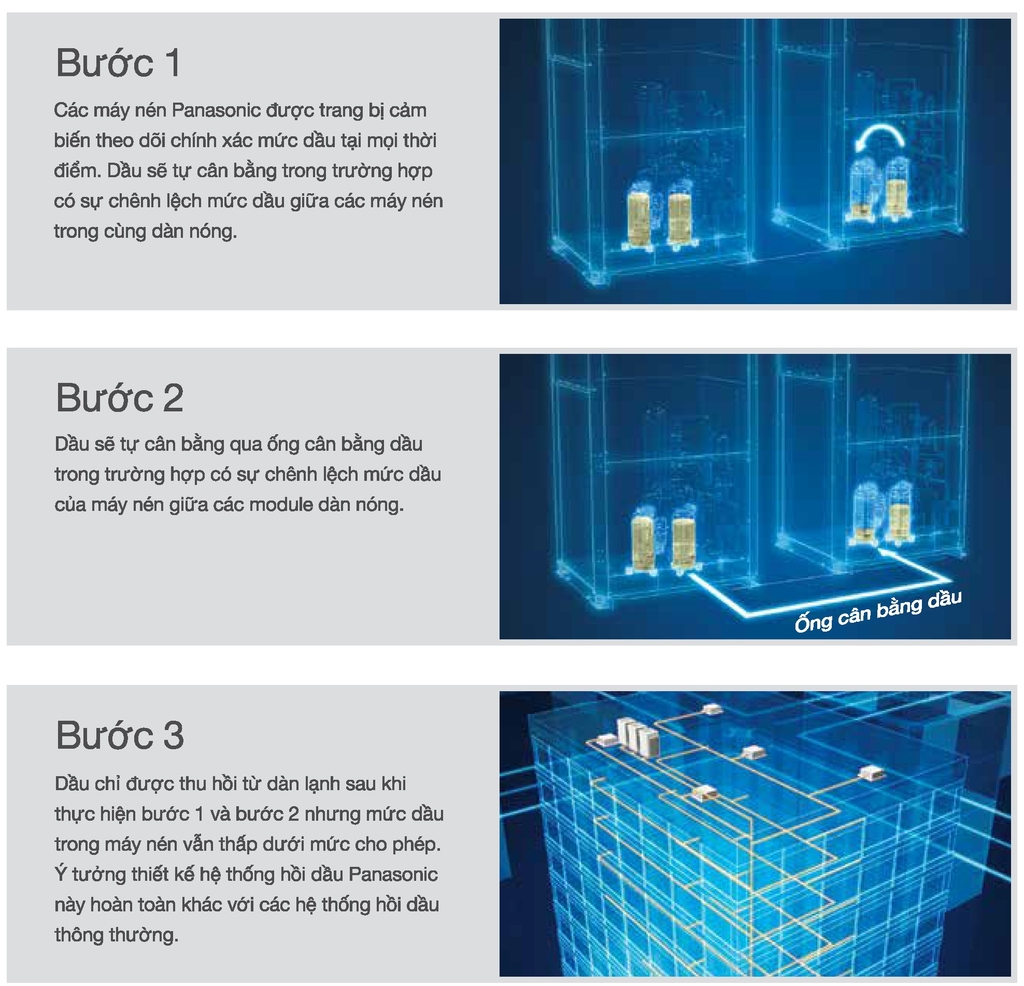

Tính năng hồi dầu 3 bước

1. Khi mức dầu tại 1 máy nén bị giảm xuống, dầu sẽ được hồi về từ 1 máy nén khác trong cùng một module.
2. Khi mức dầu trong tất cả các máy nén cùng một module đều thấp, dầu sẽ được hồi về từ module khác trong cùng một tổ hợp dàn nóng.
3. Khi hệ thống nhận thấy mức dầu trong tất cả các máy nén đều thấp, dầu sẽ được hồi cưỡng bức về từ các dàn lạnh.

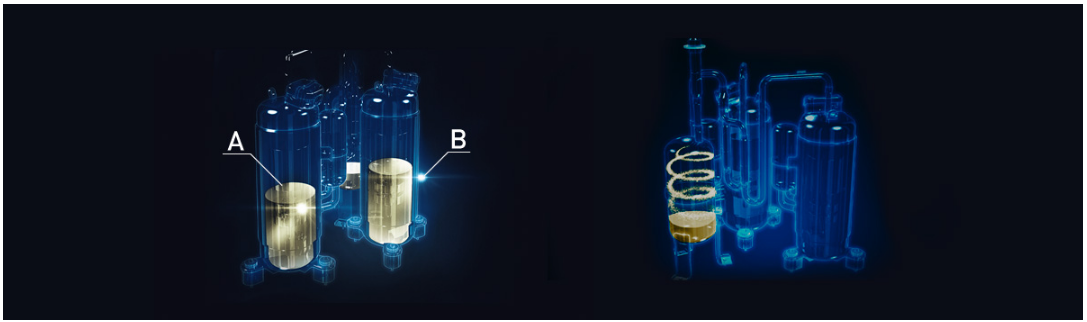

1. Cảm biến dầu được lắp đặt trong mỗi máy nén
Những cảm biến dầu được lắp đặt trong mỗi máy nén sẽ giám sát mức dầu một cách chính xác, hạn chế việc thu hồi dầu không cần thiết.

2. Bình tách dầu hiệu suất cao
Nhờ việc sử dụng bình tách dầu hiệu suất cao lên tới 90%, giảm tối đa lượng dầu thất thoát khỏi máy nén.

A: Lượng dầu ít nhất (Bề mặt dầu của máy nén)
B :Cảm biến: Nhận biết mức dầu

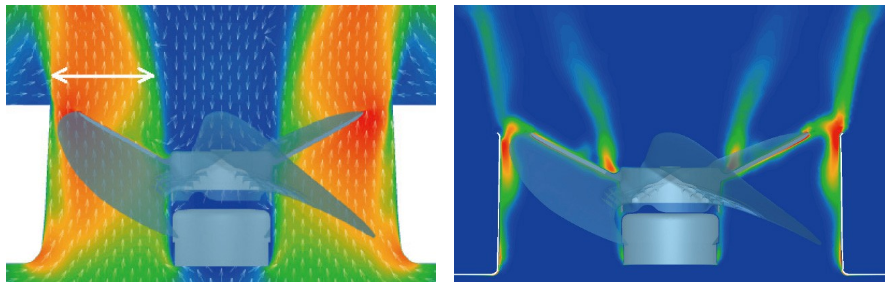

Thiết kế quạt mới. Tăng lưu lượng gió. Giảm độ ồn

Thiết kế mới giúp giảm áp lực lên cánh quạt bằng cách phân tán luồng gió nhanh hơn, giảm áp lực và sức cản lên cánh quạt, tiết kiệm điện năng.

Giảm độ ồn

Sự nhiễu loạn không khí (màu xanh) có thể được khống chế và độ ồn được cải thiện.Thậm chí khi vận hành ở chế độ quạt tốc độ cao, độ ồn vẫn ở mức thấp.

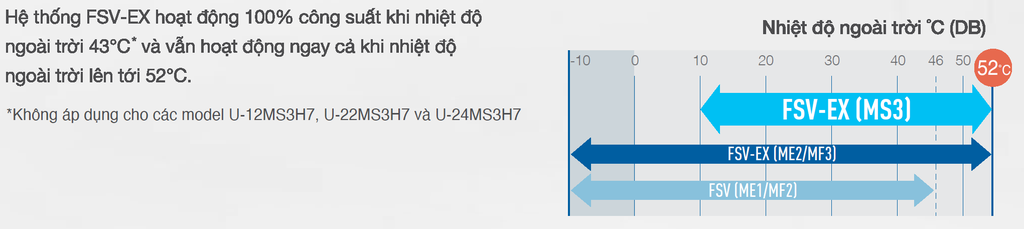

Mở rộng phạm vi vận hành lên tới 52°C

Hệ thống FSV-EX hoạt động 100% công suất khi nhiệt độ ngoài trời 43°C và vẫn hoạt động ngay cả khi nhiệt độ ngoài trời lên tới 52°C.

Mở rộng phạm vi vận hành

Có thể hoạt động làm mát ngay cả khi nhiệt độ ngoài trời thấp ở mức -10°C DB hoặc cao ở mức 52°C DB. Khi hoạt động sưởi ấm, thiết bị có thể hoạt động ngay cả khi nhiệt độ ngoài trời thấp ở mức -25°C WB. Có thể thiết lập nhiệt độ trên điều khiển từ xa từ 18°C cho đến 30°C (Làm mát), 16°C cho đến 30°C (Sưởi ấm)*.

* Tùy thuộc vào loại điều khiển từ xa.

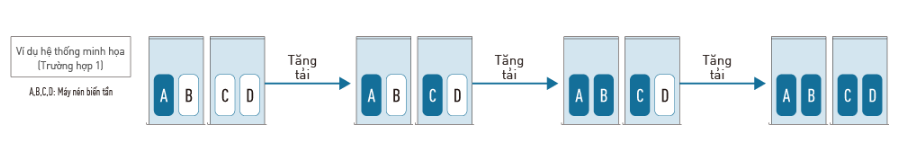

Kéo dài tuổi thọ máy nén nhờ tính năng cân bằng số giờ hoạt động giữa các máy nén

Tổng số giờ hoạt động của các máy nén được kiểm soát bằng bộ vi xử lý tích hợp trong bo mạch, điều này đảm bảo số giờ hoạt động của các máy nén trong một hệ thống được cân bằng với nhau. Máy nén có số giờ chạy ngắn hơn sẽ được ưu tiên hoạt động trước để cân bằng với các máy nén khác nhằm kéo dài tuổi thọ của toàn hệ thống.

*Phụ thuộc vào tổng thời gian hoạt động của từng máy nén.
* Máy nén ưu tiên hoạt động có thể thay đổi được.

(ví dụ) Trường hợp 1:

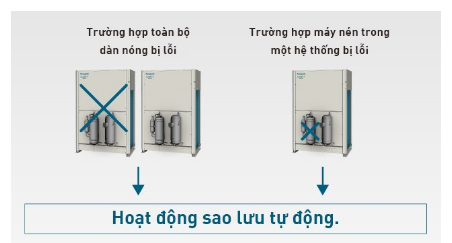

Tự động dự phòng hoạt động

Tự động dự phòng hoạt động trong trường hợp một máy nén hỏng hoặc một mô đun hỏng.
Nếu cả dàn nóng bị hỏng Một dàn nóng còn lại vẫn tiếp tục hoạt động Nếu 1 máy nén trong dàn nóng bị hỏng Một máy nén còn lại trong dàn nóng vẫn tiếp tục hoạt động
Ngoại trừ dòng máy 8, 10 & 12HP lắp độc lập.

*Khả năng tự động dự phòng cho phép hệ thống vẫn tiếp tục hoạt động (làm lạnh hoặc sưởi ấm) trong khi chờ đợi dược sửa chửa. Khách hàng nên liên hệ với trung tâm bảo hành ủy quyền ngay khi gặp sự cố.

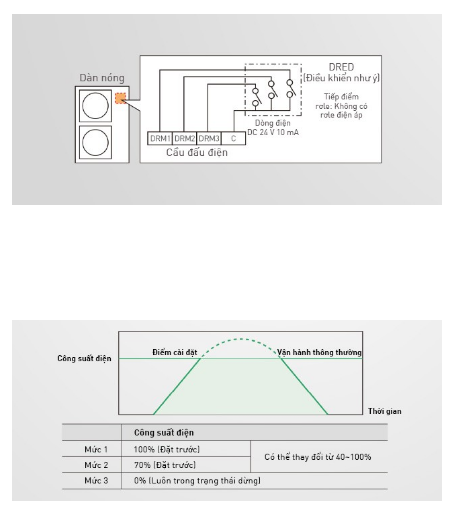

Đáp ứng nhu cầu linh hoạt bằng Khối đầu cuối tùy chọn (CZ-CAPDC2)

Hệ thống FSV EX được trang bị tính năng DRM. Với tính năng này, công suất tiêu thụ điện lúc tải cao có thể được cài đặt trong 3 bước để đạt hiệu suất tối ưu, giảm điện năng tiêu thụ.

*Các bộ phận của khối đầu cuối được cung cấp riêng. Vui lòng hỏi đại lý của bạn

Có thể cài đặt ở 0% hoặc từ 40% đến 100% (mỗi bước 5%). Khi xuất xưởng, dàn nóng được cài đặt mặc định theo 3 bước là 0%; 70% và 100%.

* Có thể cài đặt chế độ hẹn giờ theo yêu cầu bằng điều khiển từ xa.

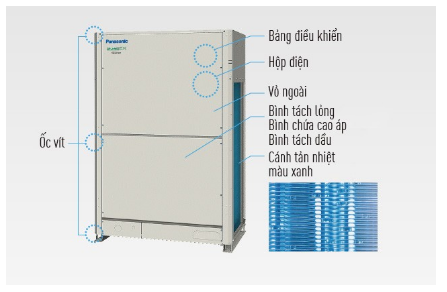

Dàn nóng chống ăn mòn

Toàn bộ dàn nóng được bao phủ lớp chống ăn mòn để ngăn chặn sự gỉ sét khi làm việc trong môi trường ven biển hoặc độ ô nhiễm cao.

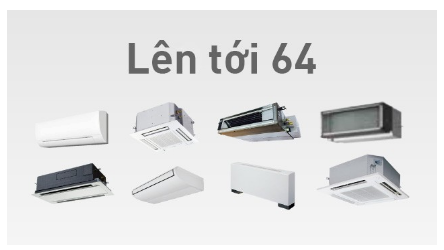

Có thể kết nối nhiều dàn lạnh

Có thể kết nối tối đa 64 dàn lạnh với các chủng loại khác nhau.

* Số lượng dàn lạnh tối đa tùy thuộc vào công suất dàn nóng.

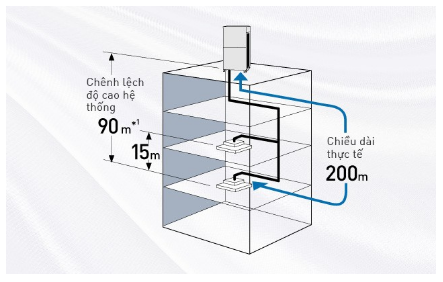

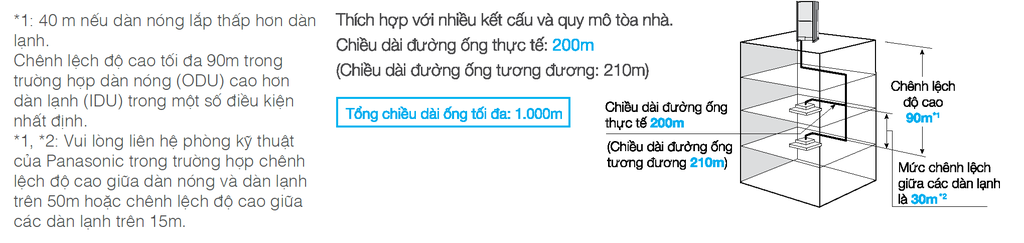

Tăng chiều dài đường ống giúp thiết kế linh hoạt hơn

Thích hợp với nhiều kết cấu và quy mô tòa nhà
Chiều dài ống đồng thực tế: 200m
Tổng chiều dài ống đồng: 1.000m

Trường hợp dàn nóng đặt cao hơn dàn lạnh, độ cao chênh lệch tối đa là 90m trong các điều kiện nhất định. Vui lòng tham khảo ý kiến đội ngũ kỹ sư của Panasonic trong trường hợp độ cao đường ống trên 50 m.
*1: 40 m nếu dàn nóng thấp hơn dàn lạnh.

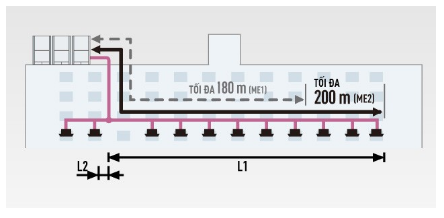

Chênh lệch giữa chiều dài ống dài nhất và ngắn nhất từ bộ chia ga đầu tiên lên tới 50m

Vị trí đường ông linh hoạt giúp thiết kế hệ thống dễ dàng hơn cho những khu vực như Nhà ga, Sân bay, trường học, bệnh viện.
• Kết nối tối đa 64 dàn lạnh
• Chênh lệch giữa chiều dài ống dài nhất và ngắn nhất từ bộ chia ga đầu tiên lên tới 50m
• Chiều dài đường ống xa nhất: 200m

Tỷ lệ kết nối công suất giữa dàn lạnh với dàn nóng lên đến 130%*

Hệ thống điều hòa không khí trung tâm FSV cho phép kết nối các dàn lạnh có tổng công suất đến 130%* so với công suất dàn nóng, tùy hiệu vào model dàn nóng và dàn lạnh được chọn. Vì vậy, khi tính đến chi phí đầu tư hợp lý, hệ thống FSV là phương án điều hòa lý tưởng cho những công trình không yêu cầu làm lạnh và sưởi ấm toàn công suất.

* Nếu đáp ứng các điều kiện dưới đây, tỷ lệ kết nối có thể đạt từ 130% đến 200%.
i ) Tuân thủ giới hạn số lượng dàn lạnh có thể kết nối trong một hệ thống.
ii ) Nhiệt độ tối thiểu trong phạm vi hoạt động của dàn nóng là -10°CWB (tiêu chuẩn -25°CWB).
iii ) Các dàn lạnh hoạt động đồng thời giới hạn dưới 130% tổng công suất hệ thống.

MNcIU: Số lượng dàn lạnh tối đa
Lưu ý: Khi hơn 100% dàn lạnh hoạt động đầy tải thì các dàn lạnh không thề đạt mừc công suất danh định.
Để biết thêm chi tiết vui lòng tham vấn trực tiếp với đại lý ủy  quyền của Panasonic

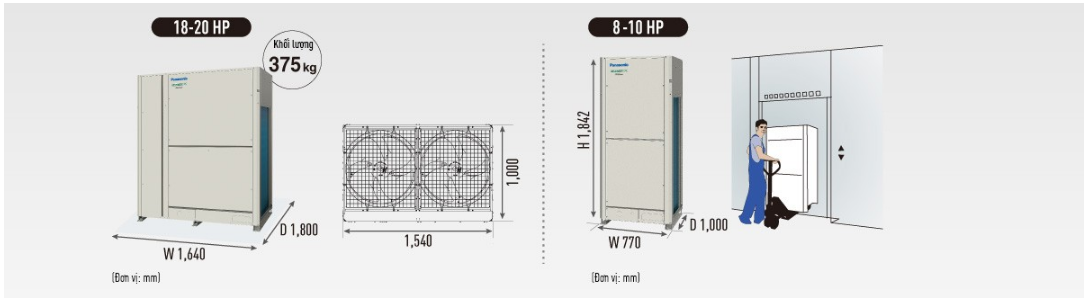

Thiết kế nhỏ gọn

Dòng sản phẩm mới ME2 được thiết kế tiết kiệm không gian lắp đặt cho module đơn lên tới 20HP.
Sản phẩm công suất 8 - 10HP dễ dàng vận chuyển và tập kết tại công trình

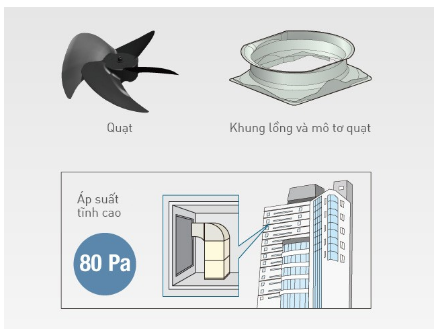

Cột áp quạt dàn nóng cao

Cột áp lên đến 80 Pa nhờ những cải tiến trong thiết kế cánh quạt, lồng bảo vệ quạt, động cơ quạt, khung đỡ quạt. Ống gió xả hạn chế hiện tượng thiếu không khí lưu thông, cho phép lặt đặt dàn nóng ở bất cứ tầng nào trong tòa nhà

Độ ồn thấp

Những phát minh về công nghệ bao gồm cải tiến công nghệ máy nén và thiết kế quạt gió để giảm độ ồn dàn nóng. Nhờ đó, không khí trong tòa nhà dễ chịu hơn
